電磁脈沖閥就是控制油路中油壓的大小.一般安裝在主油路或減振器背壓油路中,以減少換檔和鎖止解鎖時的油壓沖擊,使設備運行保持平穩狀態.
按閥進出口的角度及進氣口的形式可分為三種:
1.直角式電磁脈沖閥:閥體進出口成直角,直接受電信號控制的膜片閥
2. 直通式電磁脈沖閥:閥體進出口成180度,直接受電信號控制的膜片閥

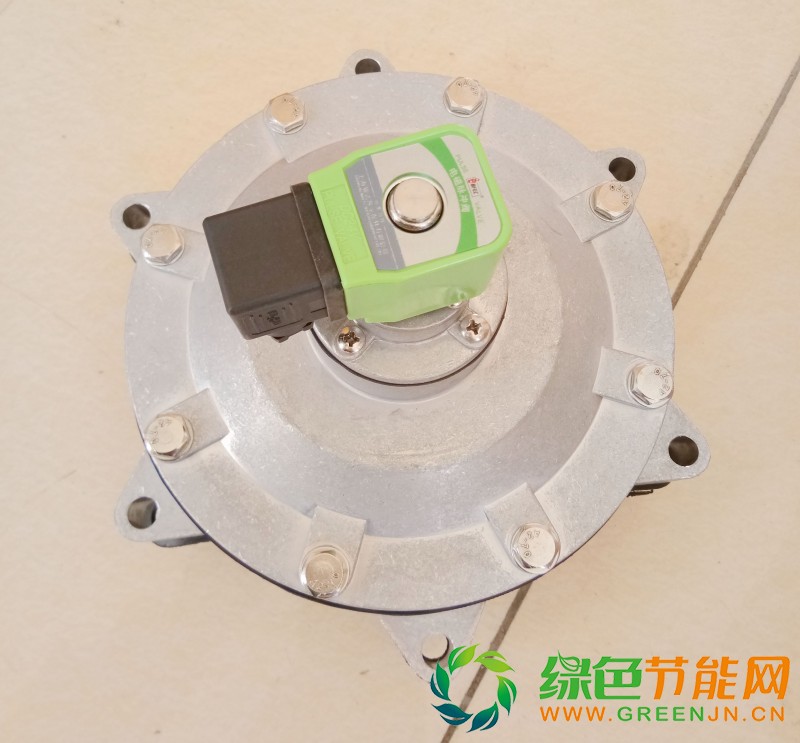

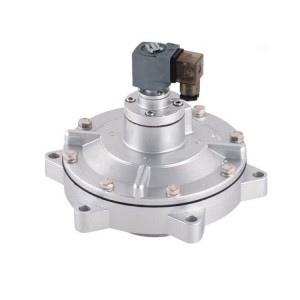

3. 淹沒式電磁脈沖閥:閥體進氣口淹沒在氣包內,直接受電信號控制的膜片閥
淹沒式電磁脈沖閥環境條件:
1,根據供電電源種類,分別選用交流和直流電磁閥.一般來說交流電源取用方便.
2,在有腐蝕性或爆炸性環境中的使用應優先根據安全性要求選用耐腐蝕.
3,環境空間若受限制,請選用多功能電磁閥,因其省去了旁路及三只手動閥且便于在線維修.
4,電源電壓波動通常交流選用+%10%.-15%,直流允許±%10左右,如若超差,須采取穩壓措施或提出特殊訂貨要求.
5,環境的最高和最低溫度應選在允許范圍之內,如有超差需作特殊訂貨提出.
6,電磁脈沖閥的電源條件
7,環境中經常有振動,顛簸和沖擊等場合應選特殊品種,例如船用電磁閥.
8,電壓規格用盡量?jī)?yōu)先選用AC220V.DC24V.
9,環境中相對濕度高及有水滴雨淋等場合,應選防水電磁閥.
10,應根據電源容量選擇額定電流和消耗功率.須注意交流起動時VA值較高,在容量不足時應優先選用間接導式電磁閥.
淹沒式電磁脈沖閥的工作原理：
膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。
脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。
