詳細說明
水泵在實際使用中因為環境、水質、管阻、電壓等等原因會使實際揚程、流量小于表稱值，所以請親們購買時耐心說明你的使用情況，「上海三利給水設備有限公司 」會為您挑選，歡迎來電垂詢！！謝謝！

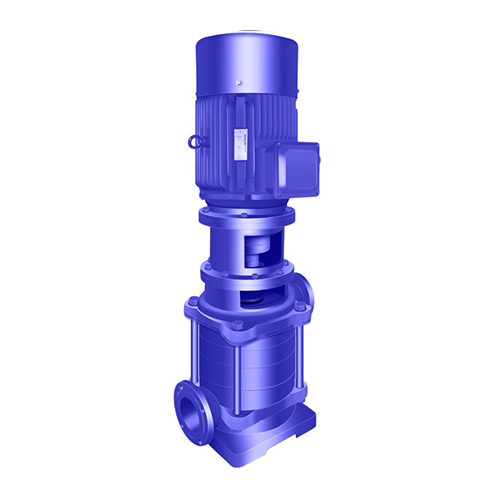

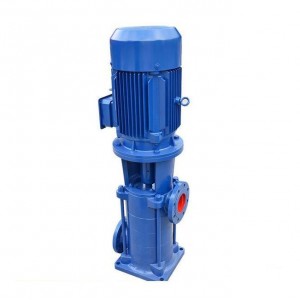

三利·DL型立式多級清水離心泵產品概述：
DL型立式多級清水離心泵為立式多級多節段式結構（又稱立式多級分段式離心泵），是采用節能產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、清水及物理化學性質類似水的不含固體顆粒或纖維的液體。主要用于高層建筑供水，也可應用于廠礦給排水，輸送液體的范圍為4.9~200m3/h，揚程范圍在22~239m，配套功率范圍為1.5~160kw，口徑范圍為Φ40~Φ150mm。
三利·DL型立式多級清水離心泵產品優勢：
1、結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重合于泵腳中心，因而增強了泵的運行穩定性和使用幫命。
2、泵吸入口和吐出口均為水平方向，簡化了管路的連接。
3、可根據需要，吸入口和吐出口可安裝成同方向或90℃、180℃、270℃幾個不同方向以滿足不同的連接場合。
4、揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。
5、電機外加防雨罩，可置于戶外使用，取消泵房，節省建筑費用。
6、泵轉子具有較小的撓度，且所選用的為4極電機，因此運行平穩、振動小、噪聲低。

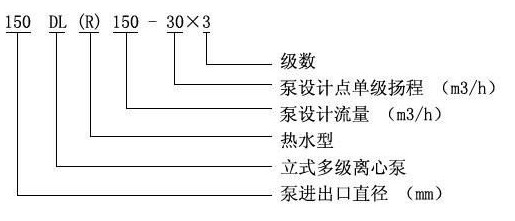

三利·DL型立式多級清水離心泵型號意義：
三利·DL型立式多級清水離心泵結構示意圖：
|
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
電機 |
12 |
出水段 |
|
|
2 |
聯軸器 |
13 |
平衡套 |
|
|
3 |
彈性塊 |
14 |
平衡鼓 |
|
|
4 |
軸承壓蓋 |
15 |
末級導葉 |
|
|
5 |
軸承并帽 |
16 |
中段 |
|
|
6 |
軸承盒 |
17 |
導葉 |
|
|
7 |
軸承 |
18 |
葉輪 |
|
|
8 |
擋水套 |
19 |
進水段 |
|
|
9 |
石綿壓蓋 |
20 |
下軸套 |
|
|
10 |
石綿 |
21 |
下軸承 |
|
|
11 |
填料函體 |
22 |
軸 |
|
|
注： 1、該泵型可按客戶需要定做成熱水型; |
||||
DL型立式多級清水離心泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，DL型立式多級清水離心泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力幅角接觸球軸承來承受。進水段和出水段和結合面用紙墊通過接緊達到密封。軸封采用填料或機械密封，用戶可根據需要選擇。
三利·DL型立式多級清水離心泵用途：
DL型立式多級清水離心泵主要用于高層建筑生活給水、消防恒壓供水、自動噴淋水、自動水幕供水等，也可應用于廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等。DL型立式多級清水離心泵介質使用溫度不超過80℃，DLR型介質使用溫度不超過120℃。
三利·DL型立式多級清水離心泵使用條件：
· 使用的介質應類似水，運動粘度<150mm2/s，且無堅硬顆粒，無腐蝕性質；
· 使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供的產品；
· 介質使用溫度-15℃～120℃；
· 系統工作壓力≤2.5MPa；
· 周圍環境溫度應低于40℃，相對濕度低于95%。
關于我們/about US
上海三利給水設備有限公司生產經營的離心泵系列產品在國內行業中已經確立其不可爭議，主要的是它一直通過來貼近客戶的需求。
上海三利給水設備有限公司本著“高質量，優服務，求發展”的精神，以“合理價格、貼心服務”的理念和負責、公開的原則向您鄭重承諾：
一、產品配發檢驗合格書和使用說明書，用戶能正確安裝使用我公司產品。
二、我公司出廠的產品均按有關標準生產和檢驗，不合格的產品決不出廠。
