詳細說明
三利·QJ型深井潛水電泵概述：
QJ型深井潛水電泵由QJ型潛水泵和潛水電機組成一體潛入水下進行工作，QJ型潛水電泵對水質。選用不銹鋼外殼、軸芯、聯軸器、入水座和泵頭（或銅合金入水座、泵頭），高強度新型復合高分子材料葉輪和不銹鋼導流殼，全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式（或高層送水使用）。
三利·QJ型深井潛水電泵結構說明：
1, QJ型深井潛水電泵機組由：水泵，潛水電機（包括電纜），輸水管和控制開關四大部分組成。
QJ型深井潛水電泵為單吸多級立式離心泵：潛水電機為密閉充水濕式，立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器，輸水管為不同直徑的鋼管制成，采用法蘭聯接，高揚程式電泵采用閘閥控制。
2, QJ型深井潛水電泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
3, 高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組。
4, 潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5, 潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧、組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車?yán)飵В┮苑罎B水。
6, 采用精密止口螺栓，電纜出口加膠墊進行密封。
7, 電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
8, 電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。
QJ型深井潛水電泵選型非常重要，如果選型不當，將會造成使用壽命的減少及電能的損耗，請廣大用戶務必仔細閱讀潛水泵選型指南。有關潛水電泵安裝施工技術問題上海三利給水設備有限公司提供技術支持和義務幫助！
三利·QJ型深井潛水電泵使用條件：
QJ型深井潛水電泵可在下列條件下連續運行使用：
a) . 額定頻率為50HZ，額定電壓為380±5%V的三相交流電源。
b) . 水泵進水口必須在動水位1米位以下，但潛水不得超過靜水位以下70米，電機下端距井底水深在1米以上。
c) . 水溫一般不得高于20℃。
d) . 水質要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范圍；（3）氯離子含量不大于400毫克/升。
e) . 要求井正值，井壁光滑，不得有井管錯開。
三利·QJ型深井潛水電泵產品用途與特點：

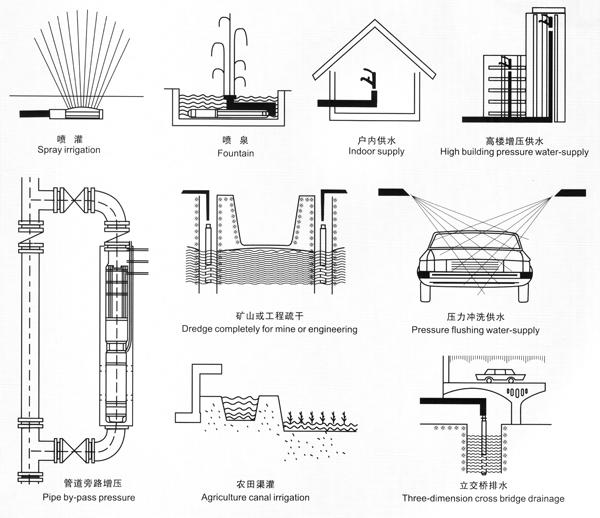

QJ型深井潛水電泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井撮地下水、也可用于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。
QJ型深井潛水電泵特點是：
1、電機、水泵一體、潛入水中運行。
2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用）。
3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。
4、結構簡單，節省原材料。
QJ型深井潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。
三利·QJ型深井潛水電泵工作原理：
開泵前，吸入管和泵內必須充滿液體。開泵后，葉輪高速旋轉，其中的液體隨著葉片一起旋轉，在離心力的作用下，飛離葉輪向外射出，射出的液體在泵殼擴散室內速度逐漸變慢，壓力逐漸增加，然后從泵出口，排出管流出。此時，在葉片中心處由于液體被甩向周圍而形成既沒有空氣又沒有液體的真空低壓區，液池中的液體在池面氣壓的作用下，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

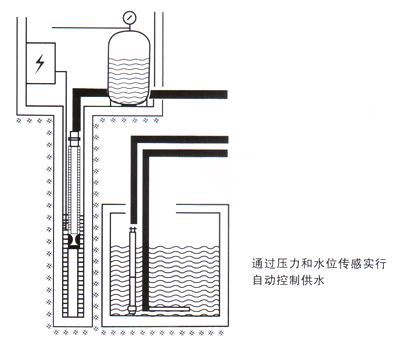

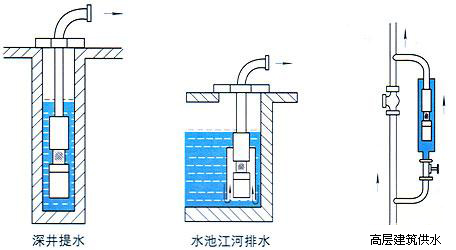

三利·QJ型深井潛水電泵安裝使用示意圖：
三利·QJ型深井潛水電泵注意事項：
一、應使用在含砂量低于0.01%的清水源，泵房?jī)?nèi)設預潤水箱，容量應滿足一次啟動所預潤水量。
二、新裝或經過大修的深井泵，應調整泵殼與葉輪的間隙，葉輪在運轉中不得與殼體摩擦。
三、在運轉前應將清水通入軸與軸承的殼體內進行預潤。
四、啟動前，檢查項目應符合下列要求：
1）底座基礎螺栓已緊固；
2）軸向間隙符合要求，調節螺栓的螺母已裝好；
3）填料壓蓋已旋緊并經過潤滑；
4）電動機軸承已潤滑；
5）用手旋轉電動機轉子和止退機構均靈活有效。

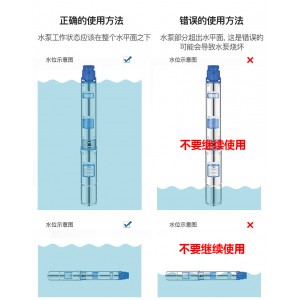

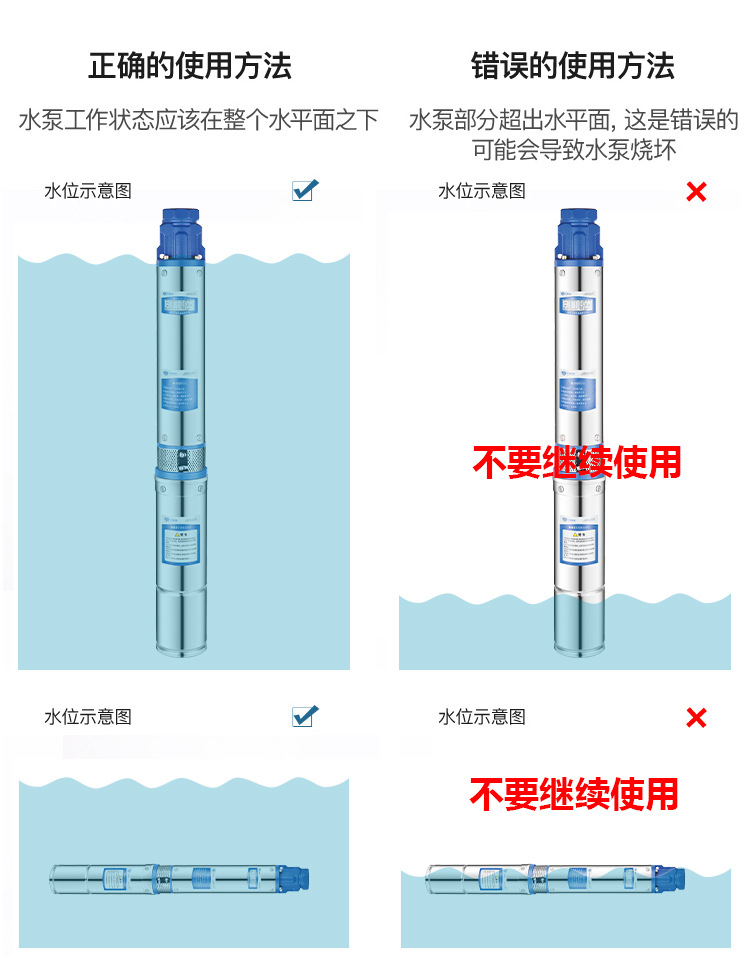

五、水泵的一、二級葉輪應浸入水位1m以下。運轉中應經常觀察井中水位的變化情況。
六、運轉中，當發現基礎周圍有較大振動時，應檢查水泵的軸承或電動機填料處磨損情況；當磨損過多而漏水時，應更換新件。
七、已吸、排過含有泥砂的深井泵，在停泵前，應用清水沖洗干凈。
八、停泵前，應先關閉出水閥，切斷電源。冬季停用時，應放凈泵中積水。
真誠為客戶提供好的產品，周到細致的服務是「上海三利給水設備有限公司 」一直奉行的銷售準則，使得公司銷售的 QJ型深井潛水電泵在泵行業中有著的競爭優勢。我司通過多年在本行業的不斷研究，以及對公司產品品質的堅持，已贏得廣大需求群體一致肯定。本公司將以“面向客戶，適應市場”為導向，力求價格讓用戶滿意，產品質量得客戶肯定。
歡迎電話來訪，我們有人員為您介紹QJ型深井潛水電泵的相關信息。
