卡套內螺紋穿板接頭的參數是：
公稱壓力：0.6Mpa~80Mpa 適用溫度：≤780℃
用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。
產品選料：全部鍛造管件熱處理。
配 管：￠3～￠45的普通級精度管
連接口尺寸：1/8、1/4”、3/8、1/2”、3/4”、1”、11/2”、Φ3、Φ6、Φ8、Φ12~Φ45
尺寸范圍從 1/16" 至 2" 或 2 mm 至 50 mm。

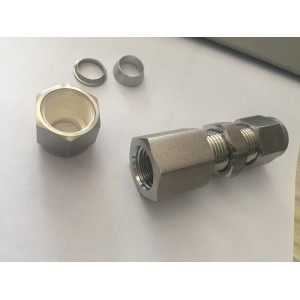

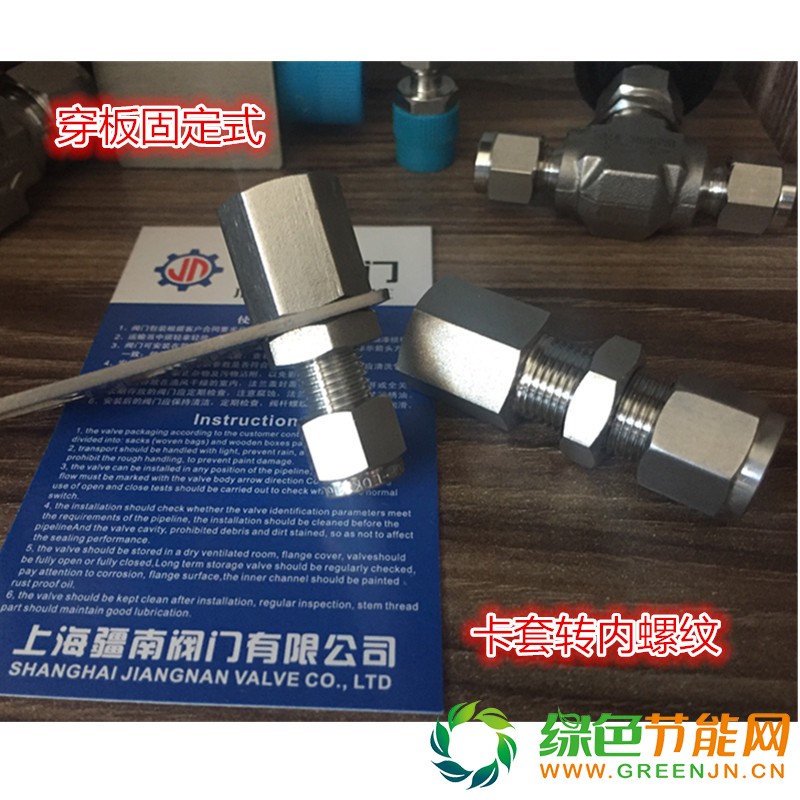

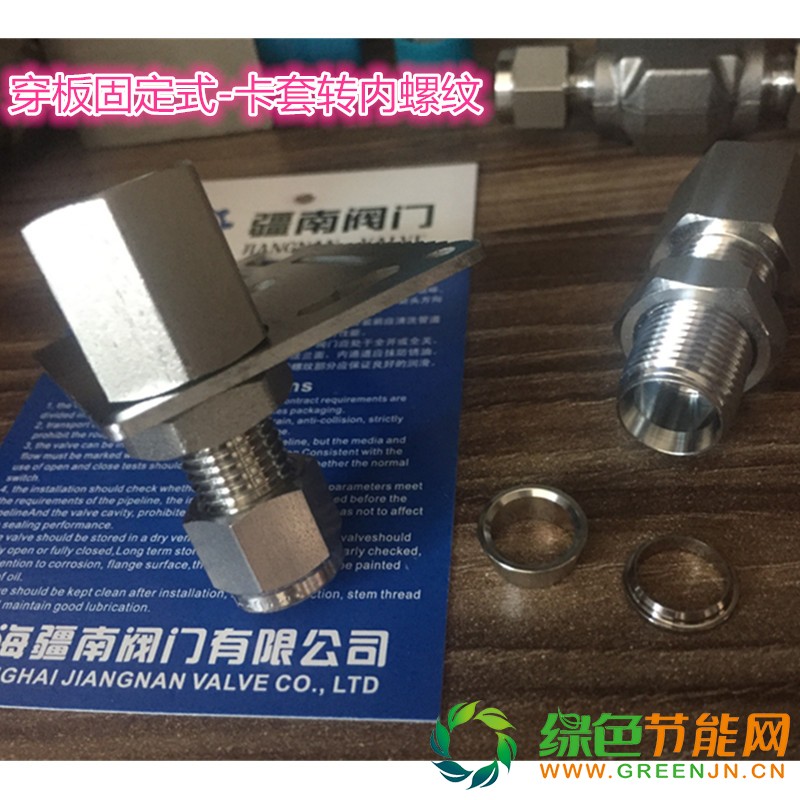

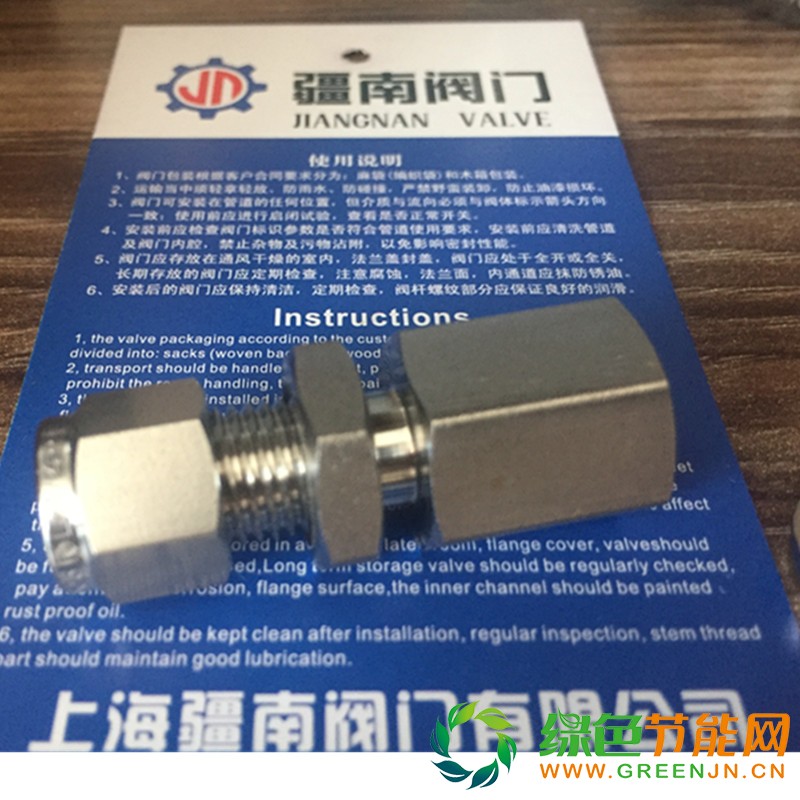

1/4NPT-3/8卡套穿板接頭 實物圖展示效果：
1/4NPT-3/8卡套穿板接頭具體操作步驟分以下幾步
1， 鋸下合適長度的無縫鋼卡套儀表管，去除端口處毛刺。管子端面要與軸線垂直，角度公差不大于0.5°。如果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。
2， 把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。
3， 在預裝配接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體， （管子一定要插到底）用手旋緊螺母。
4， 擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。
5， 達到壓力點后，再將壓緊螺母擰緊1/2圈。
6 ，將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套端面的空間。卡套可以稍旋轉，但不能軸向推移。
7， 最終安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢。
