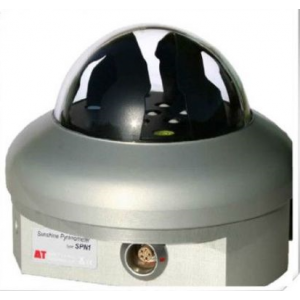

SPN1 總輻射傳感器

SPN1 總輻射傳感器產品概述

   SPN1 總輻射傳感器是一個具有專利的、氣象級的儀器，儀器內置加熱器，設計用于長期戶外測量。儀器的成本是低廉的、安裝時簡易的。沒有定期調整的需要，也沒有南北極比對的需要，可以在任何緯度工作。

SPN1 總輻射傳感器產品特點

   測量全球總輻射、直接輻射、日照時數和散射輻射，單位為W.m-2

   WMO測量值：＞120 W.m-2為日照時數

   無定期調整需求，無南北極比對需求

   無移動部件，無遮擋環，無電機跟蹤需求

   任何緯度可工作

   精密磨砂玻璃頂罩

   寬溫?zé)犭姸褌鞲衅?/span>

   理想的近光譜和余弦響應

   標準輸出靈敏度

SPN1 總輻射傳感器獨特設計

   傳感器采用了7個小型熱電堆傳感器排列起來，然后通過計算機產生一個陰影模型，測量出直接輻射和散射輻射。

   陰影模型和熱電堆已經被安排好，因此至少有一個熱電堆總是會全部暴露在光柱下，而且至少會有一個會被全部遮擋住，無論太陽在天空中的任何位置，這些都是可以實現的。

   所有的7個熱電堆會收到相同數量的散射光，來自單個的熱電堆讀數，通過一個微型處理器計算總輻射和散射輻射，評估出陽光的狀態。

   該儀器通過了EP 1012633 & US 6417500認證。

SPN1 總輻射傳感器應用領域

      氣象

      太陽輻射

      太陽光伏發電

      氣候變化

      空氣污染

      日照時數

      云研究

      農藝和植物科學

      ET和熱通量研究

      冠層分析和模型研究

      建筑學和建筑物設計

      建筑物管理系統

      PV效率和能量平衡

SPN1 總輻射傳感器技術指標

WMO 級別：符合WMO 優質輻射計標準

總輻射及散射精度：±5%（日積分），

            ±5% ±10W/㎡（每小時平均值），

            ±8% ±10W/㎡（個別讀數），

            精度的可信度95%，即在正常的氣候條件下，單個讀數在所設定的限制內的概率是95%。

分辨率：0.6W/㎡ = 0.6mV

測量范圍：0～>2000W/㎡

模擬輸出的對應關系：1mV = 1 W/㎡

模擬輸出范圍：0～2500 mV

日照狀態極限：120 W/㎡導向光束

精度狀態精度：±10%

余弦修正精度：0-90°頂角入射光的±2%

方位角精度：±5%（360°旋轉）

溫度漂移系數：±0.02% / ℃（-20～+70℃）

工作溫度范圍：-40～+70℃

校正/穩定性：工廠校準，建議每2年校準一次

響應時間：<200ms

光譜響應：400～2700nm

光譜靈敏度變化：10%（典型）

非線性：<1%

傾斜響應：可忽略

零點漂移：在室溫下，每變化5℃/小時，<3 W/m2； 夜晚讀數<3 W/m2。

工作緯度范圍：-90°～+90°

密封等級：IP67等級

日照狀態輸出：無日照=開路，有日照=短路到接地

供電：2mA（不包含加熱器電源），5~15V DC

加熱器供電：12～15V DC，最大1.5A

加熱器控制：外部溫度低于0℃，持續變化至20W輸出

最低的無霜無冰溫度（使用加熱器時）：在風速0米/秒時-20℃，在風速2米/秒時-10℃

可選安裝底座：3×M5

底座分接孔：108mm PCD，120°間距

尺寸：直徑140毫米×高度100毫米

重量：940克
