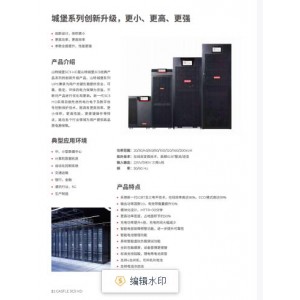

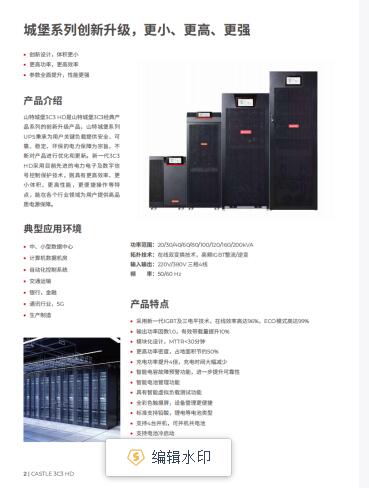

淺析UPS電源在安防/安保系統中的應用3C3PRO10KS/3C3PRO15KS/3C3PRO20KS/30KS/40KS/60KS/80KS/100KS/120KS/160KS/200KS標配為雙電源輸入，用戶可根據需要要求客服工程師現場進行單/雙電源輸入配置的切換，所有的安裝需由本公司或經本公司授權的技術人員進行操作，請勿擅自打開機箱蓋，否則會有觸電的危險。
淺析UPS電源在安保UPS電源系統中的應用
淺析UPS電源在安防系統中的應用
    安防系統涉及領域非常廣泛，是以維護社會公共安全為目的，由入侵報警系統、視頻安防監控系統、出入口控制系統、防爆安全檢查系統等組成的系統或網絡，可以有預防或規避突發的犯罪、火災、事故等情況的潛在風險。
安防系統對供電質量要求較高，而我國市電在供電時會出現電壓突變、波動、脈沖干擾等電力問題，容易造成安防系統的設備部分硬件損壞、出現誤操作、工作異常，以及加速網絡設備老化、數據傳送誤碼率增加、計算機死等情況。UPS電源具有高可靠性不間斷供電、電網穩壓凈化、智能監控功能，可以避免以上情況發生，使安防系統運行更加安全。
我們?cè)诮o安防系統配置UPS電源時要意，應當選擇在線式UPS，預估系統設備的功率，為供電系統留有一定的冗余量，避免UPS電源滿載運行，并根據UPS電源系統供電時長配置電池組。
山特UPS電源15K10KVA安保系統用戶功率端子位置安裝圖
3C3 PRO 20KS/30KS/40KS/60KS/80KS/100KS/120KS/160KS/200KS標配為雙電源輸入，用戶可根據需要要求客服工程師現場進行單/雙電源輸入配置的切換，所有的安裝需由本公司或經本公司授權的技術人員進行操作，請勿擅自打開機箱蓋，否則會有觸電的危險。
3C3 PRO 20KS/30KS接線方式：
1.用戶功率端子位置安裝圖：
接地端子
山特UPS電源15K10KVA安保系統意事項：
    請務必確認輸入電源為3相4線，電源電壓在允許的輸入電壓范圍內（見附錄一）；
    輸入電源需為正相序，電池可以的性切勿接錯；
    3.4 3C3 PRO 系列UPS配線表和保護裝置
    3C3 PRO系列UPS外接電池要求是串聯連接正負各一組相同容量的電池組（12V每節）。20-80kVA, 28-36節,默認32節，標稱電壓為336V-432V；100-200kVA, 36-40節，默認40節，標稱電壓為432V-480V。您可根據實際需要選擇電池的容量和組數。電池組必須要配置電池直流開關和輸入保險，電力線徑也需考慮過載以及
電網電壓的因素進行選擇，表供用戶參考：
額定容量橫斷面積參考IEC
單 位 kVA kW 20 18 30 27 40 36 60 54 80 72
輸入/輸出電壓 Volts 400/400 400/400 400/400 400/400 400/400
備：
    1. 客戶端在連接UPS前必須在配電系統中安裝額定規格值的三可以的過流斷路保護裝置，斷開所有的相線，N線開關可單獨配用；
    2. 在單相電流超過100A時，所用保護空氣開關必須帶有滅弧裝置，客戶端建議
    是選用UL認證的D曲線空開；
    3. 電池正/負線徑：表示UPS與電池箱配線線徑，正可以的為紅色線,負可以的為黑色線；
    4. 電池線（正、負、）必須長度相同，建議不要超過40m。
額定容量橫斷面積參考IEC
    單 位 kVA kW 100 90 120 108 160 144 200 180
    輸入/輸出電壓 Volts 400/400 400/400 400/400 400/400
    輸入滿載電流
    （3相，1根中線，1根地線） Amps 154 187 248 309
導線規格
（A\B\C\N線規格）
    min mm2 35×1 50×1 70×1 95×1
    max mm2 95×1 120×1 150×1 240×1
旁路輸入滿載電流
    （3相，1根中線，1根地線） Amps 144 173 231 298
導線規格
    （A\B\C\N線規格）
min mm2 35×1 50×1 70×1 95×1
max mm2 95×1 120×1 150×1 240×1DC輸入電流（40節電池）（1根正可以的線，1根負可以的線）Total Amps 206 247 330 412
電池線規格（正可以的和負可以的）
min mm2 50×1 70×1 185×1 300×1max mm2 120×1 150×1 400×2 400×2
輸出滿載電流（3相，1根中線，1根地線） Amps 144 173 231 289
安保UPS電源系統3C3 PRO-200
    80% 降額 386A
     額定 309A
    3C3 PRO-20 40A C或D 40A 10200A2
    3C3 PRO-30 63A C或D 63A 10200A2
    3C3 PRO-40 80A C或D 80A 20400A2
    3C3 PRO-60 125A C或D 125A 72500A2
    3C3 PRO-80 160A C或D 160A 72500A2
    3C3 PRO-100 200A C或D 200A 202500A2
    3C3 PRO-120 250A C或D 250A 202500A2
    3C3 PRO-160 300A C或D 300A 225000A2
    3C3 PRO-200 400A C或D 400A 225000A2

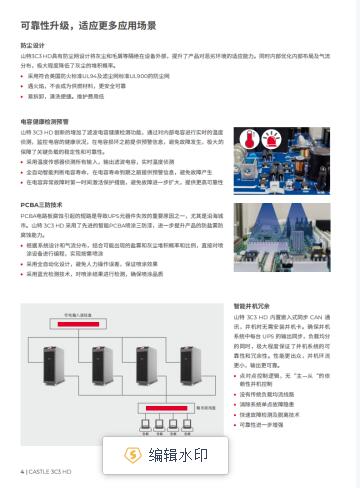

安保UPS電源系統并機安裝
    3C3 PRO 系列UPS具有直接并聯功能，只需用并機線（選購件）連接可以進行2 至4臺UPS并聯，來實現擴容或功率冗余（N+X）。機器間距保持在10cm以上，每臺UPS輸入之配線請遵循單機之配線要求。各臺UPS的輸入/輸出須接自同一個輸入/輸出接線盤，然后由接線盤配線去負載，見圖示：
：
1. 20-80K支持兩臺并機共用電池組；每組電池必須采用同一廠家同一型號同一批次的產品；
2. 輸入輸出配線長度要求：
    ① 當每臺UPS的輸入（輸出）端至輸入（輸出）接線盤間的引線長小于20米時，要求各線長差小于20％：
    ② 當每臺UPS的輸入（輸出）端至輸入（輸出）接線盤間的引線長大于20米時，要求各線長差小于10％。UPS1 UPS2 UPS3 UPS4
3.安保UPS電源系統并機接線圖：
    3C3 PRO 20KS/30KS/40KS機種
    3C3 PRO 60KS/80KS機種
    3C3 PRO 100KS/120KS機種
    3C3 PRO 160KS/200KS機種
3.6 電池箱連接UPS的步驟
    電池箱與UPS之間務必安裝額定規格值的過流保護斷路器，具體規格可見上一節
的配線表。
    1. 確保UPS的輸入輸出端均不帶電，外接電池插座無電壓輸出；
    2. 將電池箱開關置于“OFF”狀態；
    3. 先將UPS的端子排蓋板打開，然后將UPS端子排引出的電池+、－線對應連接到電池箱上的+、－線，切勿將電池正負可以的接反；
    4. 用萬用表（直流電壓檔）量測正負電池的電壓以及電壓正負，確保正負可以的連接正確，合上端子排蓋板。：電池的連接與更換應在系統關機狀態進行，嚴禁帶電以及非人士的操作，否則會有危險。
安防監控系統中為什么要用UPS電源
    在安防監控系統建設初期，大多數監控系統機房設備里面幾乎都配備了UPS電源。知道為什么UPS電源在監控系統里面如此重要嗎？以了解安防監控系統中UPS電源的重要性和作用。
首先，來說說安防監控系統中為什么要用UPS電源。市電供電過程中偶爾會出現瞬態尖峰、電源浪涌、高壓脈沖造成服務器、路由器、磁盤陣列等設備硬件損壞。諧波污染、線間噪聲、頻率移造成網絡傳輸誤碼率大增，數據傳輸速度低。這些都是由于電源不穩定造成的。利用UPS的四大功能就可以很可以地解決這些問題。
安保UPS電源系統的四大功能
    1.不停電功能——解決電網停電問題。
    2.交流穩壓功能——能解決網壓劇烈波動問題。
    3.凈化功能——解決電網與電源污染問題。
    4.檢查開關電源監控單元中蓄電池管理參數，相關的參數是否與本手冊中一致。
安保UPS電源系統的構成:
    1.UPS主機
    2.必選功能鍵(如BCOX等)
    3.蓄電池
    4.配套電池柜/架，電池開關等。
    5.功能軟件(如防雷，監控，諧波治理，上出線等)
常見的UPS供電方案
1.集中供電方式：
    優點：可以實現網絡設備資源的等電位控制，減小傳輸誤碼率。
    缺點：初期投資大，單機故障影響大。
2.分散供電方式：
    優點：方案布置靈活，故障影響小。
    缺點：如整個設備不能保持同地線，易引發干擾。
單機供電
    1.UPS解決方案中簡單的一種。
    2.每一分散地點交流供電系統容量多為6KVA以。
    3.各點交流負載地由一臺UPS提供動力保護
    4.市電通常就近采用插座輸入
安保UPS電源系統維護與
3C3 PRO 系列UPS只需很少的維護。
    1. 如果斷開電池連接，負載設備將不受停電保護。
    2. 正常情況，如果發現電池狀況不可以，則必須提前更換，電池更換應由培訓合格的人員進行，用戶不得擅自處理。需意：
    A.更換電池以前，需關閉UPS并脫離市電
    B.脫如戒指、手表之類的金屬物品
    C.使用帶絕緣手柄的螺絲刀，請勿將工具或其他金屬物放在電池上以免短路引起觸電或造成電池
    D.請勿將電池正負可以的短接或反接
    3. 電池不宜個別更換，整體更換時應遵守電池供應商的指示，并由經授權的人員完成。
    4. 意UPS 散熱孔的通風順暢，平均每隔半年清潔一次側板和風扇的通風孔處的灰塵（清潔前請先斷開市電及電池開關）。
安保UPS電源系統故障排除
如果本設備需要檢修，請先按以步驟檢查：
    1. UPS輸入配線是否正確？
    2. 所有過流保護斷路器是否斷開？
    3. 輸入電壓是否符合規格要求？再參考產品使用手冊中的“異常狀態表”以及附錄二的“燈號參照表”說明進行適當處理：
故障發生日期；
    完整的問題說明（包括LCD信息、指示燈顯示、蜂鳴器鳴叫情況、電力情況、負載容量等）。異常狀態表問題 液晶顯示或可能原因 處理方法
    “故障”燈亮，間歇警報旁路或逆變過載 減小負載至額定值市電異常 檢查輸入配線是否掉線、輸入電壓是否異常。電池未接 檢查電池開關是否合上、電池配線是否接觸良可以。
    “故障”燈亮，連續警報 UPS故障
    請與山特客服中心聯絡 電池放電時間低于初次放電
    時間1/3以
安保UPS電源系統蓄電池耗損
    充電器故障
    LCD面板不顯示字符 長按ESC鍵3秒，LCD復位。
    若問題依然存在，請與山特客服中心聯系：400-830-3938（手機）/800-830-3938
    （固話），并務必提供以信息：
     UPS 型號、CTO 號、機器批號（S/N）；
安保UPS電源系統一 技術參數
型號 3C3 PRO 20KS 3C3 PRO 30KS 3C3 PRO 40KS 3C3 PRO 60KS 3C3 PRO 80KS
    額定容量 20KVA/18KW 30KVA/27KW 40KVA/36KW 60KVA/54KW 80KVA/72KW
輸入
    輸入方式 三相+零線+地線
    頻率 42 - 72Hz
    功率因數 ≥ 0.99
    市電電壓范圍
額定230/400V（220/380，240/415可選）
     190/330 ~ 276/478V（-15%, +20%），負載
     116/201 ~ 276/478V（-50%, +20%），50%負載
    旁路電壓范圍 額定230/400V（220/380，240/415可選）
    207/359 ~ 253/438V（默認范圍額定電壓±10%，大可選范圍±20%）
    輸出額定電壓 230/400V，3相 + 中線 + 地線，（220/380，240/415可選）
    功率因數 0.9
    頻率誤差 (42-72)Hz±4Hz
    過載時間 40℃環溫，102–110%負載60分鐘，111–125%負載10分鐘，126–150%負
    載1分鐘，>151%負載150毫秒
    率 雙轉換模式 94％
    ECO模式 98％
安保UPS電源系統使用環境：
    環境溫度 0-40℃
    儲藏溫度 –15 ~ +55℃保護包裝完可以的情況
    環境濕度 5 - 95 % ，無凝露
    海拔高度 海平面1000米內無降額，大2000米，1000米以上每升高100米，降額1%
    整機及備件1 年以內運輸與存儲環境 （根據機器序列號標
    的機器生產日期）存儲地點 室內灰塵 良可以
    存儲溫度 < 40 oC存儲濕度 < 70% RH
    其他 需要帶初始包裝保存
    如果機器的實際存儲條件不符合上述存環境，請根據實際存儲環境重新評估存時間。
    電池標稱電壓/額定充電電壓 336V (168 Cells) ~ 432V (216 Cells)， 默認384V (192 Cells)
    重量?jī)糁?不含電池） 61.5 K 67 K 93 K 177 K 184 K
    毛重(不含電池） 87.5 K 75 K 101 K 223 K 230 K
    機器尺寸(寬*深*高)（mm） 350×805×800 350×805×800 350×805×800 600×720×1200 600×720×1200
雖然近幾年批發山特UPS電源15K10KVA我國的電網安保系統UPS電源改造已經取得了非常可以的成果，很少會遇到停電的情況。UPS電源但是在市電供電的過程中出現的問題可不僅僅是停電的問題，還有電壓波動、電源浪涌、瞬態尖峰、諧波失真等等。由于安防監控UPS電源系統機房是存放數據資料的地方，萬一電源出現問題，導致設備損壞或者資料丟失，損失量無法估算。因此UPS電源已逐漸成為了安防監控UPS電源系統的標配。
