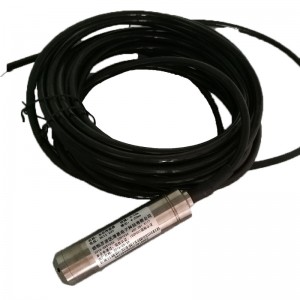

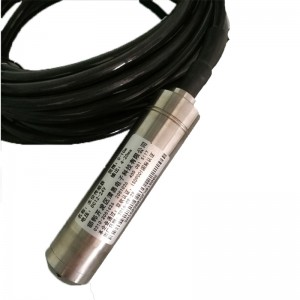

CG-71一體式液位水溫傳感器產品概述
本系列液位變送器產品采用不銹鋼隔離膜片的OEM感壓傳感器作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號，充分發揮了傳感器的技術優勢，使本系列液位變送器具有優異的性能。它抗干擾、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的液位測量儀表。
功能特點
◆采用進口擴散硅壓力敏感元件和先進的膜片隔離技術
◆電纜連接，直接投入現場，安裝簡便
◆放大電路采用進口集成芯片，寬電壓供電
◆防堵塞、防結垢
◆防雷擊、截頻干擾設計、抗干擾能力強
◆接線反向和過壓保護、限流保護(僅電流輸出)
◆穩定性好、響應速度快
CG-71一體式液位水溫傳感器技術參數
測量介質：水（H2O）或與接觸材質兼容
整體材質：膜片316L不銹鋼（接觸）
外殼 304不銹鋼（接觸）
密封件 丁腈橡膠（接觸）
線纜 丁腈橡膠、聚氨酯等 （接觸）
量程范圍：0～1～200mH2O
輸出信號：4～20mA
RS485（標準Modbus-RTU協議）
（0～10V DC、0～5V DC、1～5V DC、0.5～2.5V DC定制）
供電電壓：10～30V DC 常規
12～30V DC 常規（輸出0～10VDC）
5～8V DC
精度等級 : 0.1%FS
0.25%FS
0.5%FS
定制（輸出為0.5～4.5V DC）
（量程≥10m 定制）
（量程≥10m 定制）
（量程≥1m 默認）
工作條件：介質溫度 -20～80℃ 環境溫度 -40～85℃
溫度范圍：-20～80℃
測量誤差：±1℃
溫度補償：-10～55℃
抗震性能：10g(20...2000Hz)
過載能力：200%滿量程
響應頻率：模擬信號輸出≤600Hz、數字信號輸出≤10Hz
穩定性能：±0.1% FS/年
分 辨 率：1.0mm（30m以內）
溫度漂移：±0.01%FS/℃（溫度補償范圍內）
整體重量：探頭≈290g 線纜每米≈60g
防護等級：IP68
功率峰值：電流型≤0.02Us(W) 數字型≤0.015Us(W)
負載特性：電流型負載≤{（Us-7.5）÷0.02（Us=供電電壓）}Ω
適用范圍
廣泛用于城市供排水、污水處理、水池、油池油罐、水文地質、水庫、河道和海洋等領域。
尺寸、重量
外型尺寸：φ28*105mm
整機重量：500（g）
售后服務：質保一年，終身維護。
