臨沂無塔管道加壓變頻供水設備產品概述

您貼心的產品顧問：上海三利給水設備有限公司

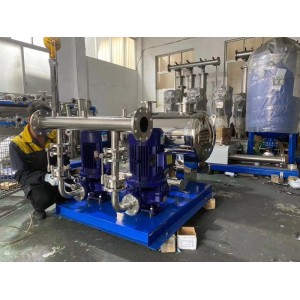

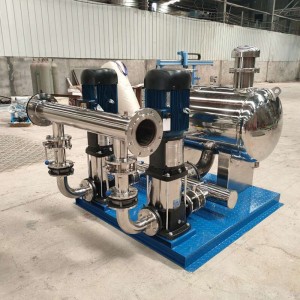

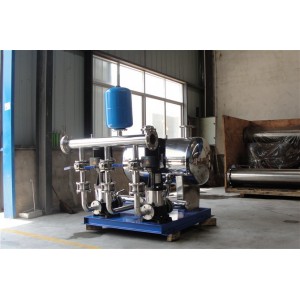

臨沂無塔管道加壓變頻供水設備是在傳統變頻供水系統的基礎上發展起來的一種新型供水方式，它不是水泵、管件閥門、罐體和控制柜的簡單組合，而是集機械、電子、信息、自控技術為一體的高科技產品。隨著無負壓供水概念發展的深入，越來越多的科研單位及生產企業對無負壓技術進行了深入的研究，并取得了比較豐碩的成果。在國內無負壓技術根據市場上現有臨沂無塔管道加壓變頻供水設備，臨沂無塔管道加壓變頻供水設備系統主要由變頻調速水泵機組、穩流補償器、真空器、壓力和流量傳感器、預壓自平衡器、控制柜、過濾器、倒流防止器等組成。根據其實現主要功能原理的不同，大體可以分為以下幾種形式：

(一) 臨沂無塔管道加壓變頻供水設備穩流補償器和真空器控制模式

當市政管網供水不足或用戶用水量大于市政管網供給能力時，真空器打開，空氣進入穩流補償器中，使原本封閉的補償器變?yōu)閿嗔魉洌?fù)壓產生，另在穩流補償器中設置液位控制，當?shù)陀诘臀粫r，水泵停止工作。

(二) 臨沂無塔管道加壓變頻供水設備自控限流模式

當市政管網供水不足或用戶用水量大于市政管網供給能力時，通過壓力傳感信號的反饋，采取限制變頻器，使水泵不超量取水，而當市政管網供水滿足要求時，系統正常。

(三) 臨沂無塔管道加壓變頻供水設備壓力控制點方式

當市政管網供水不足或用戶用水量大于市政管網供給能力時，直起變流量恒壓供水泵，待供水滿足要求后，系統正常。

臨沂無塔管道加壓變頻供水設備基本參數（CJ/T 254-2007）

您貼心的產品顧問：上海三利給水設備有限公司

臨沂無塔管道加壓變頻供水設備供水方式

您貼心的產品顧問：上海三利給水設備有限公司

①由于水箱能有效地進行水量的吞噬，即在非用水高峰時儲存水量(此時自來水管道所能提供的流量Q自大于用戶所需要的水量Q用，即Q自>Q用)，而在用水高峰(Q自用時釋放所儲存的水量，因此能有效地保障用戶用水的可靠性，同時由于自來水管是通過水箱與水泵相接的，故水泵始終不會對自來水管網產生負壓，但自來水管網中的原有壓力無法被水泵利用，勢必造成能量的浪費；

②雖然在Q自>Q用時能利用管網原有的壓力，但因沒有蓄水裝置而不能滿足高峰期用水量，故無法確保用戶用水的可靠性，并且在用水高峰時對自來水管網產生吸力(這是由水泵本身的性質所決定的)，因而無法被廣泛應用。無塔管道加壓變頻供水設備在城市高層建筑供水用得比較廣泛，能有效控制壓力的設定，采用靜水專用變頻器，緩啟動，緩?fù)Ｖ梗瑹o啟動電流，無水錘振動小。

臨沂無塔管道加壓變頻供水設備運行說明

您貼心的產品顧問：上海三利給水設備有限公司

（1）當市政管網高壓時，設備處于停機狀態，市政水源通過水源罐、旁通管路直接向用戶管網供水。

（2）當市政管網欠壓時，設備自動啟動，在原有水壓基礎上變頻調速增壓（恒壓）供水，由于按“差多少，補多少”原則增壓，所以在全流量范圍即滿足了用戶恒壓供水的需求，同時又實現了節能運行。運行過程中密閉的水源罐只相當于一段管路，新鮮衛生的自來水不斷流過水源罐（或承壓水池），不會遭受外界污染。

（3）當市政水源壓力太低，自來水進水小于設備供水（水源罐出水）時，靠水源罐貯水容積來補償市政水源的不足。水源罐提供的補償水量與水源罐總?cè)莘e相同V補＝V總。水源罐提供補償水量期間，靠真空自動進、排氣閥，使空氣自動進入罐體，可避免對市政管網造成抽吸作用（即所謂無負壓無吸程），并可保證水源罐容積全部被有效利用。

（4）為進一步減小直接抽吸對市政水源的影響，可選購一只水源隔離閥及控制儀表，從而可任意設定允許抽吸的低壓力，當市政水源入口壓力降到允許抽吸的低壓力時，水源隔離閥會自動啟動，設備將切換到以補償罐為水源自動供水。也可考慮選購廉價的節流裝置代替隔離閥，限制自來水進水流量，供水不足部分靠水源罐補償。

（5）市政水源因故停水且水源罐貯水也己消耗完，設備會自動停機（禁止運行），水源正常后自動運行。

三利供水的“綠色”理念

您貼心的產品顧問：上海三利給水設備有限公司

1、健康||普通的給水設備是將純凈的自來水全部放入水池中，水池不是全封閉結構，各種雜物、小動物極易進入水池，并且自來水在水池中存留較長的時間，來重污染水源。被污染的水經過加壓后供給用戶飲用，嚴重影響人們的身體健康。

2、節水||普通給水設備：水池、水箱的滲、跑、冒、滴、漏現象嚴重，大量的水白白流失。水池、水箱還需定期沖洗，耗費一定的水資源。

臨沂無塔管道加壓變頻供水設備全封閉結構運行，避免了滲、跑、冒、滴、漏等現象發生，無水池，水箱，節約了沖洗用水。經過調查測算，綜合節水可達13%以上。

3、節能||普通給水設備：自來水全部放入水池中，原有的壓力全部為零，再從零開始重新加壓給水，原有的能量白白浪費。這種給水方式能耗大，設備運行費用高，使用不經濟。

臨沂無塔管道加壓變頻供水設備與自來水管道直接串接，可以充分利用自來水原有壓力，差多少補多少，自來水滿足要求時設備就停止工作。設備大部分時間在較低頻率下運行，耗電量少。采用優化變頻技術，進一步節能。綜合節能一般可達50-80%以上。

4、投入||普通給水設備：建水池，安裝水箱，設備占地面積大，工程總投入大。水質污染嚴重，需要上凈化水設備，投入加大。自來水的壓力不能充分利用，設備始終從零壓力開始給水，能耗大，天長日久費用高，水池水箱需要定期清洗，增加日常開支。

臨沂無塔管道加壓變頻供水設備基建投入可節省60%以上。使用該設備水質沒有污染，不需要凈化水設備，進一步節省投入。可以充分利用自來水管網的壓力，能耗小，節省日常的用電開支。因沒有水池和水箱，節省了定期清洗的費用。

臨沂無塔管道加壓變頻供水設備的水泵質量檢驗

您貼心的產品顧問：上海三利給水設備有限公司

一般地說，當設備由一臺變頻器控制一臺電動機時，只需使變頻器的配用電動機容量與實際電動機容量相符即可，當一臺變頻器同時控制兩臺電動機時，原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時，可考慮適當減小變頻器的容量，但應運行注意事項留有足夠的容量。

雖然水泵在低速運行時，電動機的工作電流較小，但是，當用戶的用水量變化頻繁時，臨沂無塔管道加壓變頻供水設備電動機將處于頻繁的升降速狀態，而升降速的電流可略超過電動機的額定電流，導致電動機過熱，因此，電動機的熱保護是必需的，對于這種由于頻繁地升降速而積累起來的溫升。變頻器內的電子熱保護主要功能是難以起到保護用途的，所以應采用熱繼電器來進行電動機的熱保護。

在主要功能預置方面，高頻率應以電動機的額定頻率為變頻器的工作頻率，升降速時間在采用PID調節器的情況下。升降速時間應盡量設定得短一些，以免影響由PID調節器決定的動態響應過程，如變頻器本身具有PID調節主要功能時，只要在預置時設定PID主要功能有效，則所設定的升速和降速時間將自動失效。

●●●●●●●●●●●●●●●●●●●●●●●●●●
