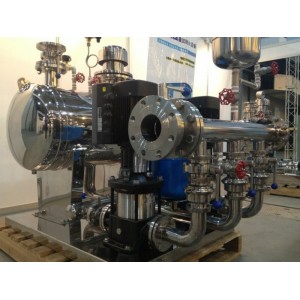

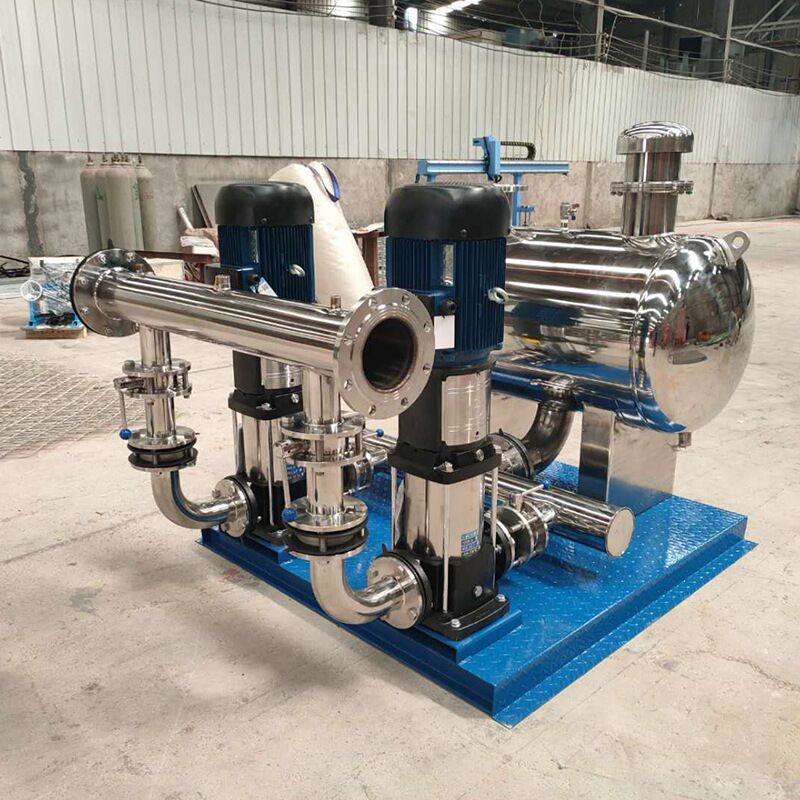

智能型管網接力升壓變頻給水設備系統優點：(上海三利給水設備有限公司)

我公司（上海三利給水設備有限公司）多年來從事于變頻給水設備的研制生產，我們的產品具有可靠性高、性能穩定、外觀美觀等特點。從整體設計上，我們本著務實、求新的原則，本著為社會負責、為用戶負責的精神，根據各地自來水公司的要求，設計生產變頻給水設備。智能型管網接力升壓變頻給水設備直接連接在自來水管網上，首先要保證供水管網的安全，盡量減少干擾周圍用戶。智能型管網接力升壓變頻給水設備是直接為居民供水，投入運行以后，常年工作在運行期間內基本沒有維修周期，所以對可靠性要求很高。智能型管網接力升壓變頻給水設備基本上都是無人職守，要求控制系統性能好，不但能自動正常運行時，在出現可恢復故障狀態時應能及時保護并在故障消除后自動恢復運行，在系統出現不可恢復故障時應能及時報警，并盡量減少停機保證設備的連續供水性。

智能型管網接力升壓變頻給水設備用于二次供水：(上海三利給水設備有限公司)

摘 要：智能型管網接力升壓變頻給水設備既能利用自來水管網的原有壓力，又能動用足夠的儲存水量滿足高峰期用水，且不會對自來水管網產生吸力。

關鍵字：智能型管網接力升壓變頻給水設備既能利用自來水管網的原有壓力，又能動用足夠的儲存水量滿足高峰期用水，且不會對自來水管網產生吸力。

智能型管網接力升壓變頻給水設備關鍵技術部分為智能控制系統(變頻型)和調節罐的真空消除。智能控制系統核心部分采用西門子可編程控制器、程序軟件的編制及設計由專業技術工程人員，充分根據水泵的運作特點，在多年變頻給水工程經驗基礎上精心編制而成。智能型管網接力升壓變頻給水設備具有界面直觀、操作簡便可靠、性能穩定、高智能化等諸多特點。調節罐的真空消除也是該項目的關鍵技術，管網疊加的實現完全依靠罐上真空消除器在罐內水被抽空時及時消除罐內真空，從而達到罐內外壓力平穩，由此不對市政管網造成負壓影響，不影響其它市政管道用戶的正常用水。

智能型管網接力升壓變頻給水設備運行說明：(上海三利給水設備有限公司)

設備投入使用，自來水管網的水進入穩流調節罐，罐內空氣通過真空消除器自動排除，待水充滿后，真空消除器自動關閉。

當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水，水泵不工作，充分利用了自來水管網原有壓力。

當用水管網用水量不斷增加，自來水管網壓力不能滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵開始運行，并且根據用水量的大小自動調節轉速恒壓供水。如果水泵的轉速達到工頻轉速時，則會自動啟動另一臺水泵變頻運轉，實現了“差多少，補多少”的功能。

水泵供水時，若水泵流量小于自來水給水管網的流量，則系統保持正常供水。

用水高峰時，若水泵流量大于自來水給水管網的流量，穩流調節罐內的水作為補充水源仍能保持一定時段的正常供水，此時空氣經真空消除器進入罐內，破壞了罐內的真空形成,確保自來水給水管網不產生負壓。用水高峰過后，系統又恢復正常供水狀態。

當自來水管網停水時，穩流調節罐內的水位不斷下降，液位探測器信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。

智能型管網接力升壓變頻給水設備的技術創新點：(上海三利給水設備有限公司)

1、智能型管網接力升壓變頻給水設備是將自來水管道供水系統中使用的水箱和水泵等聯為一體，使水泵、控制柜、無負壓裝置等設備置于水箱中，通過水箱隔板使設備與水箱中的水隔離。由于水泵放置在水箱內（使用專用低噪音屏蔽泵）大大減少了設備的噪音。

2、變頻泵進水口與無負壓裝置和無負壓時水裝置連接。壓力充足時，無負壓裝置自動開啟，直接由市政管網供水，經過加壓泵實現疊加增壓給用戶供水。當無負城市裝置探測到市政管網壓力下降時，無負壓進水裝置立即啟動，無負壓裝置關閉。此時用戶管道直接由加壓泵從水箱內抽水補壓，確保用戶管道的壓力充足。

3、水箱入口處采用了智能化的電磁閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時，可通過智能控制，當水箱水位低于一定液位時，再打開電磁閥從管網中放水，此時保證取水口一定的壓力。此措施一可以避開高峰用水，起調峰作用；二是避免了普通水箱的零壓力泄水，對管網壓力是一個很好的保護作用。

智能型管網接力升壓變頻給水設備設計方案：(上海三利給水設備有限公司)

住宅小區給水系統的要求多層住宅小區已取消屋頂水箱，逐漸采用變頻恒壓供水設備給水系統，而對于十二層及十二層以下的小高層，《民用建筑水滅火系統設計規程》中規定，當采用小區集中給水泵房的生活消防共用給水系統時，可不設高位水箱。但應符合下列規定：

①泵房的給水服務半徑不宜大于150m；

②智能型管網接力升壓變頻給水設備和生活泵的電源應不低于按二級負荷的要求供電或自備柴油發電機；

③水箱的流量應滿足生活和消防同時給水的流量；

④泵房的出水壓力平時不應大于0.45MPa，且應保證室內消火栓給水系統充滿水，在滅火時應滿足室內消防給水系統的壓力；

⑤室內消火栓給水系統豎管的頂部應設自動排氣閥。設備初次運行時，先根據當地自來水管網進水壓力低限值設定壓力保護值，設備通電置于自動工作狀態。徽機控制系統實時檢測自來水壓力與用戶管網供水壓力。用水低峰時，當自來水管網供水量足，供水壓力完全滿足用戶管網壓力要求，徽機控制系統控制水泵進入睡眠狀態或由穩壓系統進入保壓狀態，用戶的用水均從設備旁路直通管直接供給用戶節能。

智能型管網接力升壓變頻給水設備基本功能：(上海三利給水設備有限公司)

1，恒壓控制功能：保持供水壓力的穩定，并可根據用水量的變化自動調節各水泵在變頻和工頻狀態下配合工作，并遵循“先開先停”原則。

2，無水自動停機功能：若自來水因故停水本系統會自動停機，一旦自來水壓力達到設定值時就自動開機。

3，自動調節功能：在持續低用水量的情況下，為保護各水泵狀態正常，系統會定時切換運行的水泵。

4，保護功能：具有缺相、過壓、欠壓、過流、過載、短路、過熱、失速功能保護。

5，瞬時斷電自恢復功能：因電網變化發生瞬時停電，來電后自動恢復運行狀態。

6，自潔功能：在用水高峰時，由于自來水壓力下降造成來水供不上用水時，它可以保證自動補充不足水量，同時還使得儲水得到殺滅大腸菌有害細菌的作用，從而確保水質符合國家飲用水安全指標。

智能型管網接力升壓變頻給水設備項目：(上海三利給水設備有限公司)

1，如有需求，提供“服務到家”的安裝調試。

2，當顧客有需要時，準確、及時、熱心的為顧客提供產品說明書、價格表、報價單等有關非保密性技術資料，急需時用特快專遞傳送。

3，協助顧客選型，解答顧客咨詢，介紹產品特點。

4，及時、準確的向顧客提供足量的備品備件。

5，當顧客有要求時，免費為顧客提供技術培訓，針對客戶的實際情況，制定培訓計劃。

6，凡接收或答應顧客的事項，均應給予以處理回音；并實行首問負責制的責任模式。

7，隨機帶齊文件，現場指導操作，派員維修故障。

8，對在顧客中收集來的市場動態、質量信息、技術信息等均應進行認真分析、處理。

???????????????????????????
