QDX3圓錐軸承蝸輪箱-DN200手動蝶閥驅動裝置

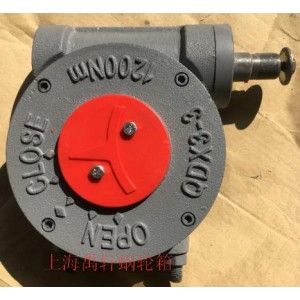

部分回轉型閥門手動裝置產品外形美觀，是一種出口型90°回轉型手動驅動裝置，圓錐軸承蝸輪箱適用于蝶閥、球閥、旋塞閥等類型閥門。手輪采用鋼帶焊接，輸出力矩大。圓錐軸承蝸輪箱產品照片，圓錐軸承蝸輪箱圓錐軸承蝸輪箱，帶圓錐滾子軸承的蝸輪蝸桿減速機，包括箱體，所述的箱體內部設有蝸輪，蝸輪內穿接有輸出軸，蝸輪嚙合有蝸桿，蝸桿的兩端與箱體之間都設有圓錐滾子軸承，蝸輪一端的箱體上固定有蝸輪端蓋，蝸輪穿接在蝸輪端蓋上，蝸輪端蓋固定有扭力臂。圓錐滾子軸承可以將一個方向的力分割成軸向以及徑向的力，力分散后從而使得軸承能夠承受較大的力，避免軸承乃至整個減速機發生損壞。小型齒輪減速機、蝸輪蝸桿減速箱，受到體積限制，其速比偏小，其傳動方向一般為平行輸入輸出不能滿足一些既有大速比減速又有垂直傳動方向要求的小型設備安裝使用。閥門蝸輪箱可選單級驅動閥門蝸輪箱和雙級驅動閥門蝸輪箱，主體材質分為WCB和HT200，QT450等。廣泛使用于閘閥，截止閥的驅動裝置配置。圓錐軸承蝸輪箱零件圖，圓錐軸承蝸輪箱，圓錐滾子軸承屬于分離型軸承，軸承的內、外圈均具有錐形滾道。圓錐滾子軸承通常是分離型的，即由帶滾子與保持架組件的內圈組成的圓錐內圈組件可以與圓錐外圈（外圈）分開安裝。蝸桿輸入動力后，與其嚙合的蝸輪即開始轉動，最后通過輸出軸端部的聯軸器輸出動力，聯軸器可以通過平鍵與其它設備連接。
