產品介紹

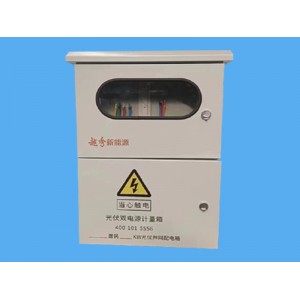

  YKGC系列光伏并網柜是用于光伏發電系統并網點(逆變器與電網之間)，連接光伏發電系統和電網的配電設備，可以保護、計量光伏發電的總量，方便故障檢修管理，提高發電系統的安全性和經濟效益。

  本系列產品專為光伏并網而設計。產品具備檢失壓分閘、檢有壓合閘、過流保護、過電壓保護、孤島保護、防逆流保護、諧波治理、無功補償?shù)热轿欢囗?xiàng)保護功能，同時具備顯示光伏發電系統運行參數和狀態指示，被廣泛運用與光伏發電系統，與光伏并網逆變器配套使用可組成一套完整的光伏發電系統解決方案。

產品特點

  先進：可選配公司自主研發電能質量治理產品(APF、SVG)，可針對現場電力問題(諧波、功率因數等)針對性治理，確保驗收通過;

  省心：自動化程度高，可以在不需要人干預的前提下，根據電壓情況自動長時間穩定運行(檢有壓選配)

  靈活：交流(逆變器)輸入路數可根據實際情況設計成多路

  安全：具備檢失壓跳閘，檢有壓合閘、防雷器保護、孤島保護等多種保護功能，電能計量表配置鉛封裝置。

  可靠：主電路采用全銅設計，大幅減少潛在故障點，與電網可視斷點設計(大電流刀閘)

  智能：可采集電壓、電流、頻率、有功功率、無功功率，并使用ModBus-RTU通訊協議，通過RS485通訊接口實現本地/遠程數據監控

如何挑選家用光伏配電箱并網柜？

  如何挑選家用光伏配電箱并網柜？目前國內市場上以及網絡上充斥著太多的分布式光伏配電箱并網柜品牌和種類，讓光伏系統安裝商的朋友看的是眼花繚亂。

家用光伏并網柜如何挑選？教你挑選技巧

  隨著老百姓節能投資意識越來越強，家用太陽能光伏電站安裝業主越來越多，面對萬億的市場空間，光伏安裝商們?nèi)绾芜x擇方便快捷的家庭光伏并網柜配電箱，如何快速安全解決家用光伏電站并網難的問題，將成為實際工程項目中越到的最大問題。目前國內市場上以及網絡上充斥著太多的分布式光伏配電箱并網柜品牌和種類，讓光伏系統安裝商的朋友看的是眼花繚亂。

釋疑：家庭光伏配電箱并網柜什么牌子好?

  下面根據實際工作經驗,談以下幾點:

  1.進口配電柜是在國外研制開發的,一般都是針對全球供配電市場銷售。由于每個國家對供配電系統的要求以及習慣都不太一樣,所以進口配電柜并不一定完全適用在國內市場。

  2.進口配電柜所采用的主要電器元件均為進口品牌產品,有的柜體或一些柜體輔件必須國外進口,這樣造成進口配電柜的價格一般都比國產配電柜高出很多。

  3.進口配電柜的技術參數雖然很高,但大多數情況只運用了一部分,甚至于根本沒法運用。例如進口配電柜一臺柜能安裝的回路數比國產配電柜的都多,但那是在降低了回路容量的前提下才能達到,在大多數情況下是滿足不了用戶需要。

  4.國產配電柜的技術參數雖然比進口配電柜的低,但在國內大多數供配電系統中已經能夠滿足用戶需要。

  5.在配電柜的質量上,只要廠家嚴格按照3C的要求進行生產﹑檢驗,國內的配電柜的質量并不一定比進口配電柜的質量差。

綜上所述,在選擇配電柜的型號時,應做到如下幾點:

  1.了解用戶所需,根據實際情況選擇最適合用戶的柜型。

  2.盡量采用國內知名廠家的國產柜型,不能盲目選擇技術參數比較高的進口配電柜,這樣易造成資源浪費。

  3.由于進口配電柜中所采用的主要元器件的品牌與柜體是一致的。所以選擇進口配電柜時,應注意主要元器件的參數,它必須能滿足用戶需要。

安裝光伏配電箱配電柜注意事項

  應在合格技術人員的指導下進行安裝。

  請注意，在安裝與操作接線盒前，最好斷電檢查。

  有必要進行風險控制檢查，例如緊固運輸中可能松動的線纜。同時按壓防雷保險絲，以確保其在正確的位置。

  雖然防雷保險絲在滿載情況下會分開，建議您替換之前切斷電路，以避免通過傳導的終端可能發生燃燒的所有風險

光伏并網發電系統是由哪幾部分構成的?

  光伏發電系統有光伏組件、光伏并網逆變器、配電箱、雙向計量電能表等構成。

如何選擇分布式光伏并網系統的并網電壓?

  分布式光伏系統并網電壓主要由系統裝機容量所決定，具體并網電壓需根據電網公司的接入系統批復決定，一般戶用選用AC220V接入電網，商用可選擇AC380V或10kV接入電網。

光伏陣列安裝傾角由什么決定?

  一般由安裝地點的緯度決定。

光伏陣列的安裝朝向如何確定?對發電效果有何影響?

  由于影響光伏發電的主要原因?yàn)槿照樟?，所以組件安裝時應向陽光最充足的方向安裝，默認朝南，不同安裝角度對光伏組件的發電量亦有影響。

如何選擇光伏發電系統?

  在選擇光伏電站時要看品牌可不可靠，能不能保證產品質量和服務。要選專業、正規品牌帶ISO等認證的光伏產品。

光伏陣列的設計安裝要考慮風速的影響嗎?安裝分布式光伏時應如何考慮建筑荷載和抗風能力要求?

  在建筑物屋頂安裝光伏列陣，必須考慮建筑物屋頂?shù)妮d荷，同時考慮氣流在遇到建筑物后產生的紊流和速度變化對光伏陣列的安全性影響，只有充分考慮當?shù)仫L(fēng)況、地貌、地形以及計劃安裝光伏陣列的建筑物在周邊環境的相對位置，才能確保光伏陣列和周邊生命財產的安全。

如何決定家用光伏發電系統的裝機容置?

  家用光伏發電系統裝機容量的大小，取決于用電設備負載、屋頂?shù)臉邮胶臀蓓數拿娣e，并結合電網公司的批復意見，確定最佳安裝容量，根據閑置屋頂?shù)拿娣e，一般5千瓦光伏電站占地50平。安裝前需要測量屋頂尺寸及專業技術進行設計。

如何估算分布式光伏并網系統的發電量?

  要估算光伏發電系統的發電量，需知道系統安裝當?shù)氐挠行照諘r(shí)間、系統效率、系統安裝容量。平均1千瓦光伏電站，每天發電量約3-6度。

  在分布式發電系統安裝完成后，電網公司會進行并網的檢驗驗收，驗收合格后會在業主家里安裝雙向電表，電表會分別對光伏系統的發電和市電的用電量進行獨立計量

安裝后如果連續陰雨或者霧霾，光伏發電系統還會工作嗎? 會不會電力不足或者斷電?

  光伏電站在一定弱光下也是可以發電的，但是由于連續陰雨或者霧霾天氣，太陽光輻射照度較低，光伏系統的工作電壓如果達不到逆變器的啟動電壓，那么系統就不會工作，并網發電系統與配電網是并聯運行的，當光伏系統不能滿足負載需求而不工作時，電網的電將自動補充過來，不存在電力不足與斷電的問題。

冬天天冷時會不會電力不足?

  光伏系統的發電量的確受影響，直接影響發電量的因素是輻照強度和日照時長以及太陽電池組件的工作溫度，冬天難免輻照強度會弱，日照市時長會短，一般發電量較夏天會少，這也是很正常的現象，分布式光伏發電與電網與電網相聯，只要電網有電家庭負載就不會出現電力不足和斷電的情況。
