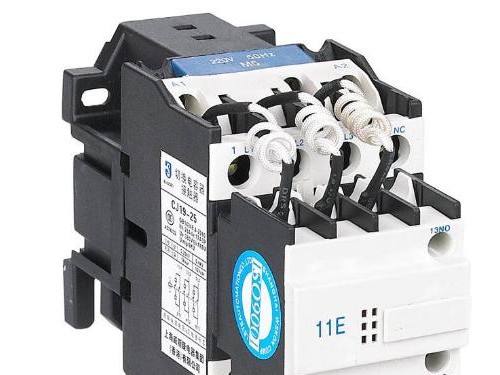

CJ19-63/21切換電容器接觸器適用范圍
CJ19切換電容器接觸器專用于投入切換低壓并聯電容器，廣泛應用于交流50Hz或60Hz，電壓至380V的無功率補償設備中，接觸器附有抑制涌流裝置，能有效地減少合閘涌流對電容的沖擊和減低開斷瞬間的操作過電壓，可代替原來由一只接觸器和三只限流電抗器組成的切換裝置，體積小，重量輕，通斷能力強，安裝方便。
CJ19-63/21結構特征0577保2788順2628
1.CJ19系列切換電容器接觸器為直動式雙斷點結構，觸頭系統分上下兩層布置，上層有三對預充觸頭與切合電阻構成抑制涌流裝置。當合閘時它先接通經數毫秒之后工作觸頭接通，預充觸頭中永久磁塊在彈簧反作用下釋放，斷開切合電阻，使電容器正常工作，接觸器內部電路連接見圖。
2.12、18、20Kvar的接觸器有兩對輔助觸頭，30Kvar的接觸器有三對輔助觸頭。
3.接觸器接線端有絕緣罩覆蓋，安全可靠。線圈接線端標有電壓數據，可防止接錯。12、18、20Kvar接觸器可用螺釘安裝，也可借底部的滑塊扣裝在35mm標準卡軌上。面罩上有一個可拆裝的長方形白色小牌，用戶可用它打印項目代號。
型號含義
CJ19—□□/□□
CJ19 ——切換電容器接觸器
—□□ ——基本規格代號
/□□ ——輔助觸頭數
20表示常開，11表示一常開，一常閉
02表示兩常閉（25A-43A）
21表示兩常開一常閉，12表示一常開兩常閉（63A-95A）
3、CJ19切換電容器接觸器工作條件和安裝條件:
周圍空氣溫度為-5℃~+40℃，且24h內平均值不超過+35℃。
海拔：海拔不超過2000m. CJX2交流接觸器‖LC1-D交流接觸器‖鋯鎕賕
大氣條件：在+40℃時， 大氣的相對濕度不超過50%；在較低溫度下可允許有較高相對濕度，最濕月的月平最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，因溫度變化在產品上發生的凝露的情況必須采取措施；鋯鎕賕
污染等級：3級；
安裝類別：III類；
安裝條件：安裝面與垂直面的傾斜度不大于±5°。
沖動振動：產品應安裝和使用在無顯著搖動和沖擊、振動的地方。
外形及安裝尺寸
|
尺寸 型號 |
外形尺寸 |
安裝尺寸 |
||||||
|
A |
B |
C |
D |
A |
B |
Φ |
卡規 |
|
|
CJ19-25 |
76 |
47 |
125 |
120 |
35 |
50/60 |
4.5 |
35 |
|
CJ19-32 |
86 |
58 |
135 |
130 |
40 |
50/60 |
||
|
CJ19-43 |
86 |
58 |
135 |
130 |
40 |
50/60 |
||
|
CJ19-63 |
128 |
79 |
156 |
150 |
40 |
100/110 |
6.5 |
35/75 |
|
CJ19-80 |
128 |
87 |
160 |
200 |
40 |
100/110 |
||
|
CJ19-95 |
128 |
87 |
160 |
200 |
40 |
100/110 |
||
該系列接觸器除可用螺釘安裝外，亦可采用標準卡軌快速嵌入方式安裝。對CJ19-25、32、43接觸器，卡軌寬度35mm，對CJ19-63、80、95接觸器，卡軌寬度35mm或75mm。如果你希望了解CJ19切換電容器接觸器的更多信息，如使用說明書，價格，維修保養等相關信息，請聯系我們。
