朱大衛
江蘇安科瑞電器制造有限公司 江蘇 江陰 214405
本文介紹了污水處理行業中的水泵、循環泵在無人巡檢的情況下，是如何通過BA系列交流電流傳感器來進行監測，第一時間了解水泵的功率狀態，正確判斷水泵的正常工作情況。
1、引言
隨著人類生存環境的不斷惡化和自然資源的日益減少。人類社會的可持續發展面臨著嚴峻地挑戰，水資源正遭到嚴重污染，污水處理就顯得突出重要，目前污水處理工程是城市市政建設、工業企業建設或排污達標治理的一個重要部分。
在污水處理的整個流程過程當中，從污水進入處理廠，經過砂石分離、曝氣、沉淀、二次沉淀，最后形成中水等多個流程，在每個環節相互銜接的過程中，水泵作為水的主要傳送設備，起到至關重要的作用由于污水處理廠內的水泵數量眾多，如果其中的某一接點水泵出現問題，很可能致使上一程序中的污水積累過量和下一程序中的污水低于正常液位，從而使整個污水處理程序處于半癱瘓狀態，工作人員無法對所有水泵進行巡檢。

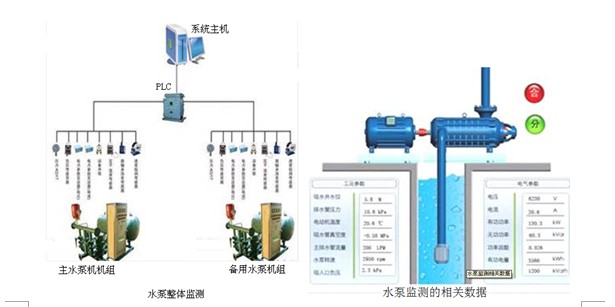

基于上述情況，可通過BA系列交流電流變送器來進行監測，第一時間了解水泵的功率狀態，通過PLC或DSC系統采集BA傳感器的變送數據來正確判斷水泵的正常工作情況以實現對所有水泵巡檢功能。
2、BA系列傳感器原理

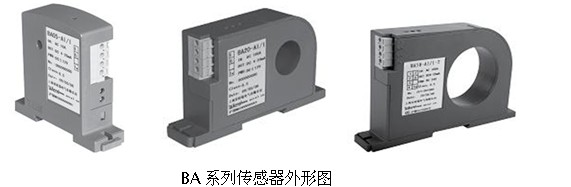

BA系列傳感器外形圖
BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，采用精密恒流和線性補償技術，將其隔離變換為標準的直流信號輸出，能夠精確反映原邊電流有效值。24V或12V安全電壓供電，具有過載能力強、高精度、高隔離、高安全性、低功耗等特點，可廣泛用于工業自動化領域。
產品符合GB/T13850-1998、GB1208-1997。
3、BA系列傳感器接線方法以及注意事項
將BA系列傳感器從需要檢測的電纜或者銅牌中穿過，接入外部提供電源 DC 24V/DC 12V，在有電流的情況下電流變送器會自動輸出一個相應的信號，此信號分為DC 4-20mA、DC 0-20mA、DC 0-5V、DC 0-10V等，可以直接被采集模塊采集后送到上位機，通過集中監控的方式進行整體監控。
在選擇此類傳感器器時請注意以下的相關問題：
1、傳感器的穿孔一概足夠穿過被測導體，盡量選擇接近的孔徑，檢測效果最佳;
2、現場是否可以斷線，如果不可以斷線安裝，請選擇開口式的電流傳感器;
3、現場是否有高溫、低溫、強震、高潮濕等特殊外在環境要求;
4、接線時注意接線端子的裸露導電部分，盡量防止ESD沖擊，需要有專業施工經驗的工程師才能對該產品進行接線操作。電源、輸入、輸出的各連接導線必須正確連接，不可錯位或反接，否則可能導致產品損壞。
4、結束語
隨著城市化進程的不斷發展，人口數量的增加，工業科技的發展，對于生活用水、工業用的增加也在逐年增加，在此條件下，在一個城市中會有幾個污水處理廠對所有的污水進行集中處理、形成中水，再利用，達到最佳利用率。交流電流傳感器作為高質量、多樣性的產品，在水處理的集中監控中起著至關重要的作用，為我們的生活、工作提供一個基礎保障。
