摘 要：設計了基于PROFIBUS—DP的電能管理及電力監控系統，描述了該系統的結構組成和實現原理，給出了主站和串口電力儀表從站通信的實現方法，解決了主從站通信程序設計中的關鍵問題，驗證了系統的通信性能和可行性。
關鍵詞：PROFIBUS;PLC，總線橋，網關，電力監控儀表，工業通信。
Electric Energy Management and Electric Power Monitoring System Based on Profibus-DP
WU Xianlun1, CAO Xuehua2
(1. Chongqing Yujing Energy Technology Design and Research Institute, Chongqing 400020, China;
2. Shanghai Acrel Electric Co.,Ltd., Shanghai 201801, China)
Abstract: The electric energy management and electric power monitoring system based on Profibus-DP were designed. The system structure and implementation principle were expounded. The implementation method of communication between main station and serial electric power meter slave station was given, and the key problems in main and slave station communication characteristics and feasibility.
Key words: Profibus; PLC; bus bridge; network gateway; electric power monitoring meter; industrial communication
0 引言
隨著能源的日漸緊張，國家出臺了很多有關節能減排的法律法規，各行各業都在采取了相應的節能措施，各制造行業的工廠企業也采用了電能管理及電力監控系統對節能效果進行考核。
相對于MODBUS通信而言，PRFOBUS通信存在著諸多優點，比如高通信速率（最高可達12Mbit/s）、實時性、可靠性、易擴展、易維護性等，很多工廠、企業現存的生產控制自動化網絡大都采用現場總線控制系統，PROFIBUS網絡是其中應用最多的一種現場總線，因此，很多工廠企業希望能將電能管理及電力監控系統也集成到PROFIBUS-DP自動化網絡中，而不是單獨進行MODBUS組網。但由于目前存在的大多數智能電力監控儀表都是基于MODBUS通信的，那么如何把現存的不帶DP接口的串口儀表設備連接到總線上組成DP網絡就成為一個亟待解決的問題。
本文設計了基于串口通信的電力監控及多功能網絡電力儀表，給出了基于PROFIBUS-DP通信的智能電力監控及電能管理系統的解決方案。系統中采用了三種方法將基于MODBUS-RTU通信的智能電力監控儀表集成到PROFIBUS-DP網絡中。
本文介紹的組網方法，不但硬件成本比較低、安裝方便，而且編程簡單，主站可以直接對各個電力儀表進行數據采集、遠程控制等，傳輸速率較快，有很好的實用性和可行性。
1 系統構成
本系統采用安裝了CP5611通信板卡的工控機作為通信主站，S7-200 PLC CPU222、ANYBUS網關、PB-B-MODBUS總線橋分別作為PROFIBUS-DP網絡的三個從站，每個從站又與電力監控儀表組成一個子網，如圖1所示。系統中同時也可以連接其他的PROFIBUS-DP從站設備。
圖1 系統結構示意圖
CPU 222 PLC通過EM277 DP模塊接入到PROFIBUS-DP網絡，作為PROFIBUS-DP網絡的從站，同時CPU222 PLC又作為一個主站與電力監控儀表組成一個子網，電力監控儀表作為子網的從站，主從站之間采用自由口通信方式。
同樣，對于PB-B-MODBUS總線橋來說，作為PROFIBUS-DP網絡從站的同時，又作為MODBUS子網的主站與電力監控儀表組成MODBUS網絡。ANYBUS網關工作原理與PB-B-MODBUS總線橋的工作原理相似，它在該系統中同樣既做PROFIBUS-DP網絡從站，又作為MODBUS子網的主站與我公司電力監控儀表組成MODBUS網絡。
1.1 PLC自由口通信子網
PLC作為PROFIBUS網絡的一個從站，其自身功能非常強大，不但可以通過主站對連接到從站PLC I/O點上的各種I/O量進行采集和控制，而且PLC本身就可以構成一個子網，比如MPI網絡，自由口通信網絡等。而且可以擴展以太網接口模塊將整個網絡接入以太網，擴展AS-I接口模塊，將系統接入ASI-I網絡等。對于工業控制場合，該網絡應用范圍是非常廣泛的。
PLC作為自由口通信網絡的主站，通過對PLC進行自由口通信編程，實現PLC與電力監控儀表間的MODBUS通信。利用西門子公司提供的庫函數MBUS_CTRL和MBUS_MSG可以簡單方便地實現MODBUS通信，如圖2、圖3所示。
圖2 自由口通信程序圖網絡1
圖3 自由口通信程序圖網絡2
該系統中PLC模式為1時進行自由口通信，模式為0時進行PPI協議，波特率為9600，奇偶校驗為無校驗，儀表讀取地址為40038，讀取6個數據單元。
1.2 網關、總線橋工作原理及配置
對于總線橋來說，一方面，CPU通過對PROFIBUS通信協議芯片的控制實現PROFIBUS的通信，在RAM中建立PROFIBUS通信數據緩沖區。另一方面，通過MODBUS協議實現和電力監控儀表的通信，同樣在RAM中建立MODBUS通信數據緩沖區。CPU通過兩個通信緩沖區的數據交換，實現PROFIBUS到MODBUS的通信。
由于總線橋自身不具備控制功能，必須通過DP主站進行控制。DP主站通過對其控制字的設置，來控制總線橋作為RS485網絡主站對其各從站的發送接收模式，通過監控其狀態字來實現數據發送接收狀態的監控。PROFIBUS數據區與RS485數據報文格式對照關系如表1所示。

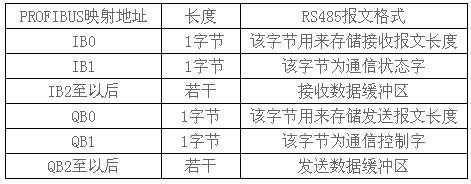

表1 PROFIBUS數據區與RS485接收?qǐng)?bào)文對照表
不管是總線橋還是網關，由于受協議轉換設備其自身映像數據存儲區大小的限制，根據所要采集電參量的多少，可帶儀表的個數不同。
2 系統功能
基于PROFIBUS-DP的電能管理與電力監控系統，上位機軟件為ACREL-3000電力監控組態軟件。通過該軟件進行組態，可以在上位機界面上實現隊所有電參量的實時顯示，如I、U、P、Q、kWh等，圖4所示為本系統的電能管理及電力監控系統主界面。
圖4 ACREL-3000電力監控/電能計量管理系統實現實時采集監控界面
ACREL-3000還可以實現主要電力參數的實時運行曲線、歷史趨勢曲線等繪制，如圖5所示。另外，ACREL-3000還具有強大的報警功能、報表功能、查詢功能、打印功能等。強大的數據庫可以將歷史記錄保留3年以上。
圖5 ACREL-3000 實時曲線界面
通過ACREL3000界面還可以實現對PROFIBUS各從站的網絡參數采集和顯示，比如：總線參數、從站狀態、主站模式、看門狗、組態信息以及從站診斷數據等。對于系統的檢修和維護也起到非常方便的指導作用。
3 結束語
該系統采用安裝了CP5611通信板卡的工控機作為PROFIBUS主站，使用多種方法將電力監控儀表集成到PROFIBUS-DP網絡中。調試結果表明：上位機主站能夠按時間每隔1s輪流對各個電力監控儀表進行采集數據，運行通信情況良好。
理論上來說，一個PROFIBUS網絡的最高傳輸速率可達12Mb/s，一個網段可帶32個從站，一個網絡可帶126個從站。這里每個DP從站（200系列PLC、ANYBUS網關、PB-B-MODBUS總線橋）根據自身情況帶若干個儀表，一個系統網絡所帶儀表的數量是非常之大的，相對于由通信擴展卡或通信服務器組成的MODBUS系統來說，同樣數量的儀表組網，可以節省大量硬件組網設備。
根據系統提供的組網方法，不僅能將工業自動化控制系統與電能管理電力監控系統集成為一體，而且整個網絡具有現場總線系統的智能化管理，具有很高的先進性，還可以節約大量的硬件成本。
文章來源于：《低壓電器》2009年第14期。
